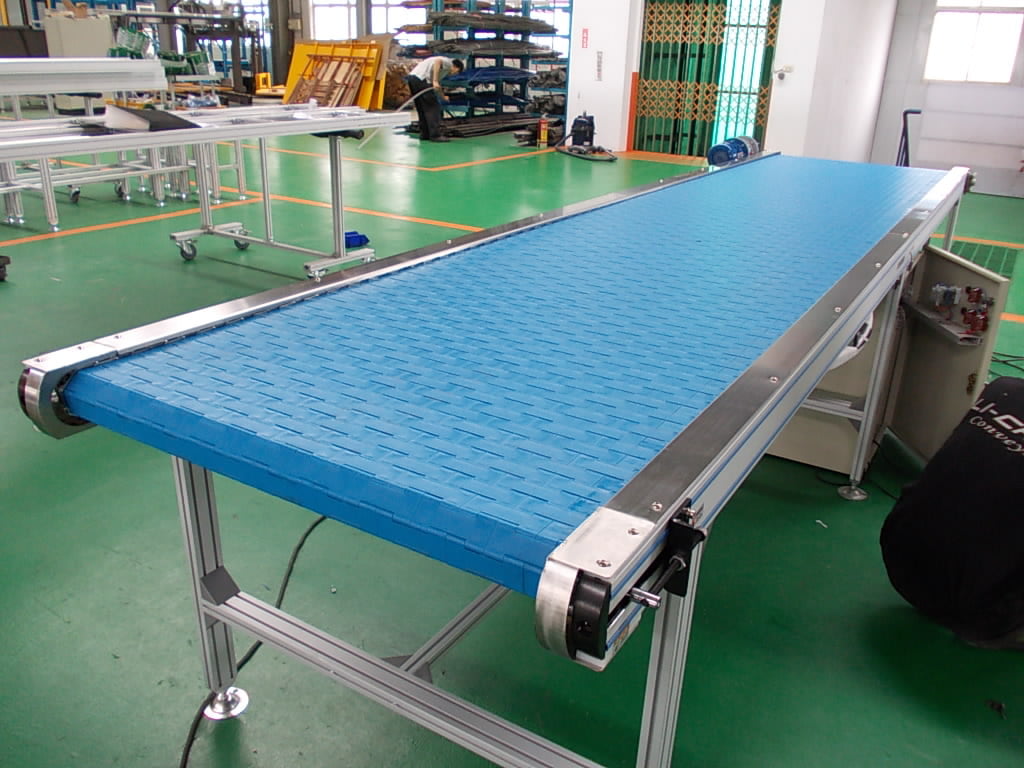

- PH 平面式鏈條塑板帶輸送機械自動化設備
- 產品敘述
- 產品特性
- 產品規格
- 麗晨輸送機械自動化設備輕巧、麗晨輸送機械自動化設備美觀、麗晨輸送機械自動化設備安全。
- 麗晨輸送機械自動化設備三點調帶、麗晨輸送機械自動化設備馬達更換方便(省時省力)。
- 麗晨輸送機械自動化設備帶面加兩側蓋板(異物不入帶)、麗晨輸送機械自動化設備調速器為 螢幕顯示(精準掌握速度)。
- 麗晨輸送機械自動化設備使用鍍鎳螺絲(防鏽性佳)、麗晨輸送機械自動化設備規格模組化生產(交貨迅速、型式統一)。
- 麗晨輸送機械自動化設備適用於小物件的搬運。
- 麗晨輸送機械自動化設備腳架可做斜角度傾斜。
- 麗晨輸送機械自動化設備機身前端可調角度0 ~ 45度。
- 麗晨輸送機械自動化設備規格尺寸皆可客製化,表格所載為常用規格。
- 麗晨輸送機械自動化設備將視客戶訂製機台寬度及長度並且馬達做適當配製。
○ Layout
○ 產品規格
麗晨PH型輸送機產品規格 | 單位:mm | |||||||||||
帶 寬 B W | 200 | 300 | 400 | 500 | 600 | 700 | ||||||
機 寬 M W | 280 | 380 | 480 | 580 | 680 | 780 | ||||||
實 寬 P W | 170 | 270 | 370 | 470 | 570 | 670 | ||||||
總 寬 T W | 360 | 460 | 560 | 660 | 760 | 860 | ||||||
機長 L | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 |
7000 | 7500 | 8000 | 8500 | 9000 | 9500 | 10000 | 10500 | 11000 | ||||
機 高 H | 250~1500 | |||||||||||
機 身 材 規 | 30*90mm A60615-T6高鋼性鋁材,表面陽極酸化,被模厚度15UM硬度95HB | |||||||||||
皮 帶 特 性 | 材質 : 帶面(PP)厚度3 mm.圓鐵5 mm. 鍊條2050R | |||||||||||
顏色 : 灰色. 藍色 | ||||||||||||
帶面形式 : 平面 | ||||||||||||
工作溫度 : PVC5°c~ 50°c(防靜電 , 耐磨 ,耐油) | ||||||||||||
搬送能力 Kg | 48kg | 60kg | 80kg | 120kg | ||||||||
馬達瓦數 W | 90W | 200W | 400W | 750W | ||||||||
馬達傳動方式 | 側背式 | 下背式 | ||||||||||
速度 | 定速標準規格6M/分 | 調速標準規格3.6M/分 | ||||||||||
1. 2 . 4 . 6 . 8 . M/分 | 0~ 2 . 1~4 . 3~6 . 5~17 M/分 | |||||||||||
電源 | AC 110V | AC 220V | AC380V | AC440V | ||||||||
控制方式 | 變頻調速 | 調速傳動 | 無歇定速傳動 | |||||||||
電源線 | 長度:3M | |||||||||||
輪徑 | 主動軸7齒90 | 從動軸7齒90 | ||||||||||
腳架模式 | 鋁擠 型( 30*60) 固定腳附伸縮盤12或 4"煞車輪(5M以下) | |||||||||||
飾條 | 顏色 : 灰色 .藍色 | |||||||||||
附加件 | 不銹鋼側檔板 厚度2 mm | 蓋帶板 | 大C檔板 |
